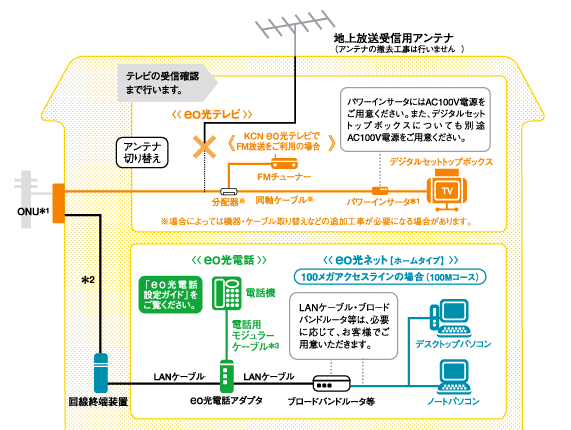

eo光3点セット配線図



*1 屋外のONU(Optical Network Unit)は、光信号を同軸ケーブルの電気信号に変換する装置です。このONUは電源を必要としますが、屋外コンセントからの取得が難しいときは、同軸ケーブルを利用して屋内から電源を重畳する「パワーインサータ」で対応します。
*2 「eo光ネット」(ホームタイプ)と「eo光電話」のための配線です。
*3 テレビでBS,CSを含む多チャンネル放送を視聴するには、STB(デジタルセットトップボックス)が必要です。STBを設置しないテレビでも、分配器を利用して地上放送を視聴できます。
